4、置位复位指令

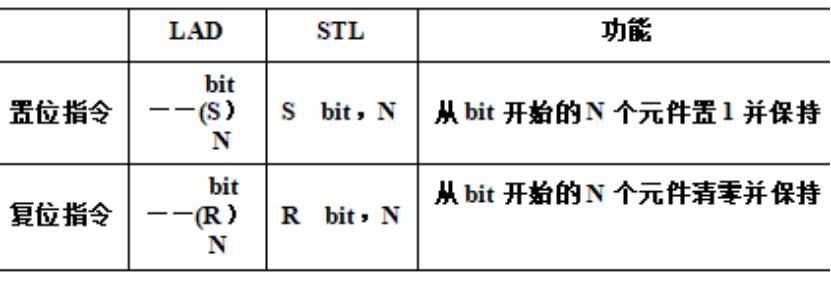

一、置位/复位指令

　　S：置位指令。从bit开始的N个元件置1并保持。
R：复位指令。从bit开始的N个元件清零并保持。

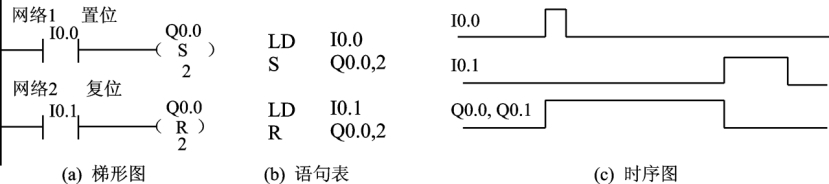

二、指令用法

三、指令使用说明

• 对位元件来说一旦被置位，就保持在通电状态，除非对它复位；而一旦被复位就保持在断电状态，除非再对它置位。
• S/R指令可以互换次序使用，但由于PLC采用扫描工作方式，所以写在后面的指令具有优先权。 如在上图中，若I0.0和I0.1同时为1，则Q0.0、Q0.1肯定处于复位状态而为0。
• 如果对计数器和定时器复位，则计数器和定时器的当前值被清零。 定时器和计数器的复位有其特殊性，具体情况大家可参考计数器和定时器的有关部分。
• N的范围为1~255， N可为：VB、IB、QB、MB、SMB、SB、LB、AC、常数、VD、 AC和*LD。一般情况下使用常数。
• S/R指令的操作数为：I（输入继电器）、Q（输出继电器）、M（通用辅助继电器）、SM（特殊标志继电器）、T（定时器）、C（计数器）、V（变量存储器）、S（顺序控制继电器）和L（局部变量存储器）。

　　‍

　　‍

　　‍

　　‍
