2、PLC的数据类型、数据划分与地址格式
S7-200 SMART PLC的数据类型、存储区划分与地址格式
一、S7-200 SMART PLC的数据类型
（1）数据类型

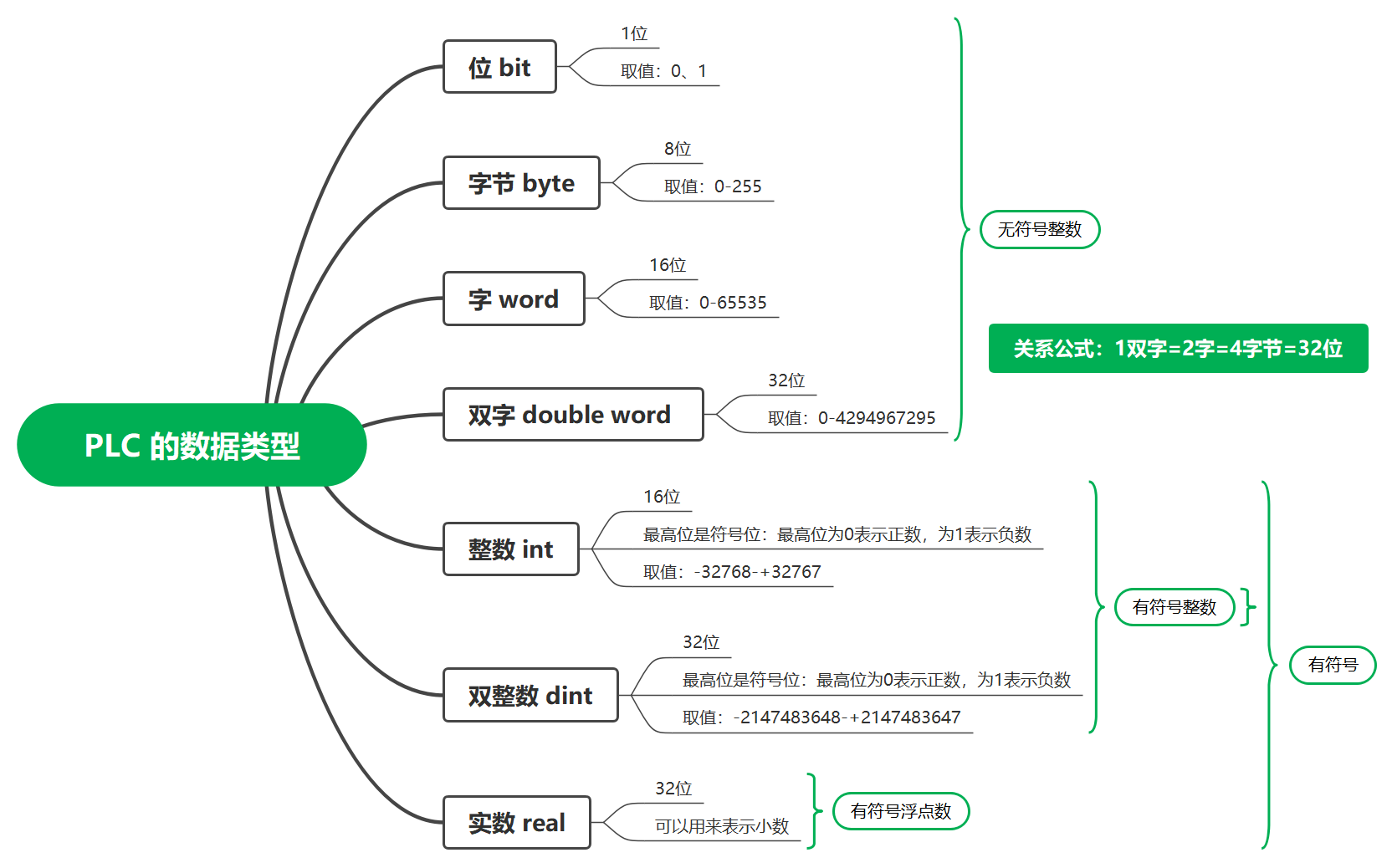

数据类型一共有7种，分别是：
位bit、字节byte、字word、双字double word、整数型int、双整数dint、实数real。
**关系公式：1双字=2字=4字节=32位**
（2）数据长度与数据范围

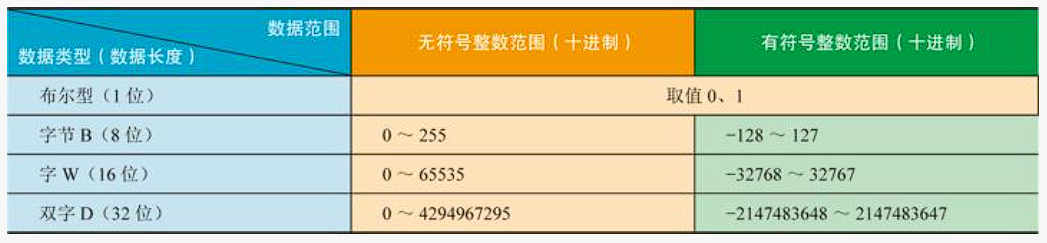

在S7-200 SMART PLC中，不同的数据类型有不同的数据长度和数据范围。在通常情况下，用位、字节、字和双字所占的连续位数表示不同数据类型的数据长度，其中布尔型的数据长度为1位，字节的数据长度为8位、字的数据长度为16位，双字的数据长度为32位。数据类型、数据长度和数据范围如下图所示。
二、存储器数据划分

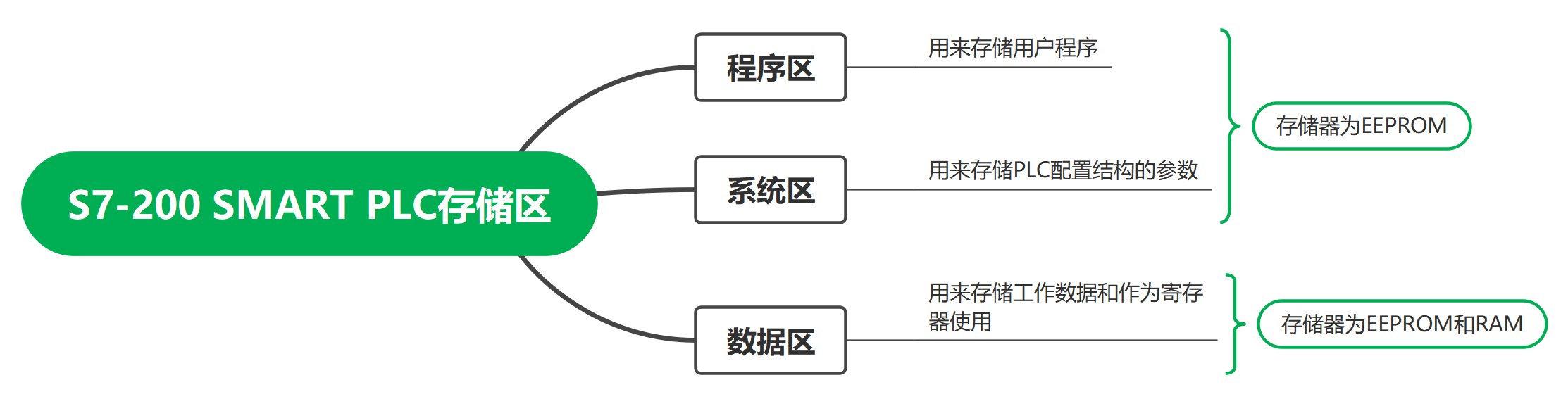

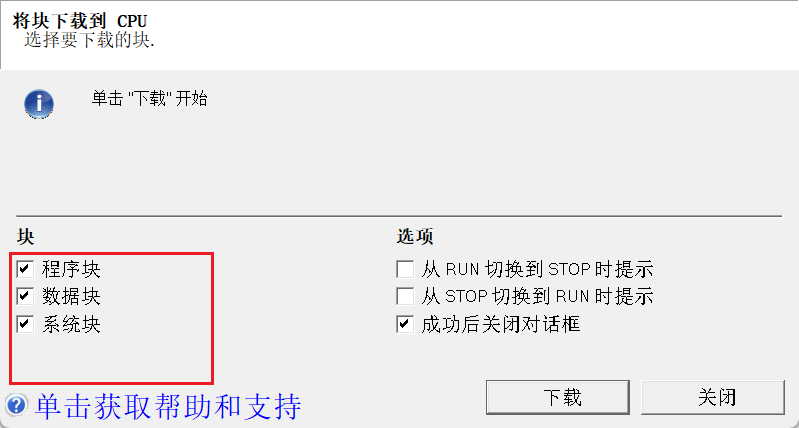

S7-200 SMART PLC的存储器有3个存储区， 分别为程序区、系统区和数据区，如下图所示。
- 程序区用来存储用户程序， 存储器为EEPROM；
- 系统区用来存储PLC配置结构的参数，如PLC主机和扩展模块I/O配置和编制、 PLC站地址等，存储器为EEPROM。
- 数据区是用户程序执行过程中的内部工作区域。该区域用来存储工作数据和作为寄存器使用，存储器为EEPROM和RAM。

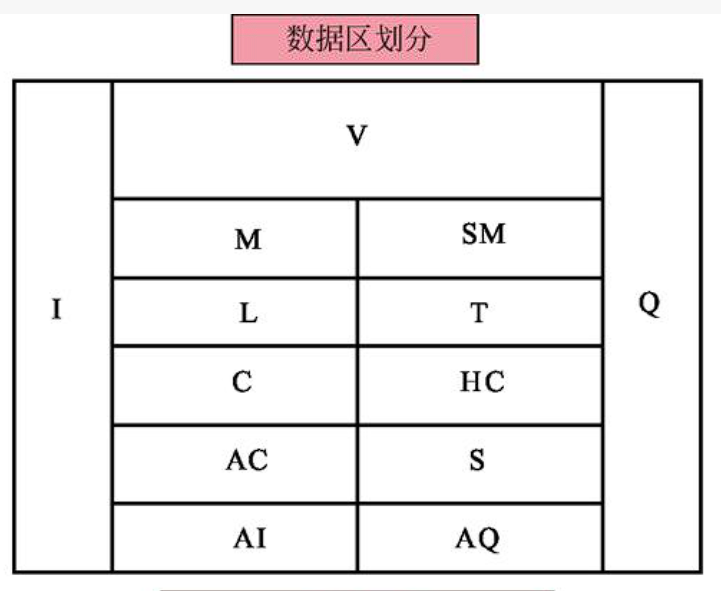

数据区是S7-200SMART PLC存储器的特定区域，具体如下图所示。
说明：
- 输入映像寄存器（I）
- 输出映像寄存器（Q）
- 特殊标志位存储器（SM）
- 顺序控制继电器存储器（S）
- 定时器存储器（T）
- 计数器存储器（C）
- 变量存储器（V）
- 局部存储器（L）
- 模拟量输入映像寄存器（AI）
- 模拟量输出映像寄存器（AQ）
- 累加器（AC）
- 高速计数器（HC）
- 内部标志位存储器（M）
三、数据区存储器的地址格式
存储器由许多存储单元组成， 每个存储单元都有唯一的地址， 在寻址时可以依据存储器的地址来存储数据。
数据区存储器的地址格式有如下几种：
（1）位地址
位是最小的存储单位，常用0、1两个数值来描述各元件的工作状态。
当某位取值为1时，表示线圈闭合， 对应触点发生动作，即常开触点闭合、 常闭触点断开；
当某位取值为0时，表示线圈断开， 对应触点发生动作，即常开触点断开、 常闭触点闭合。
位地址格式可以表示为：区域标识符+字节地址+字节与位分隔符+位号。
例如：I1.5，如下图所示， 其中第0位为最低位（LSB），第7位为最高位（MSB）。
（2）字节地址
格式相邻的8位二进制数组成一个字节。

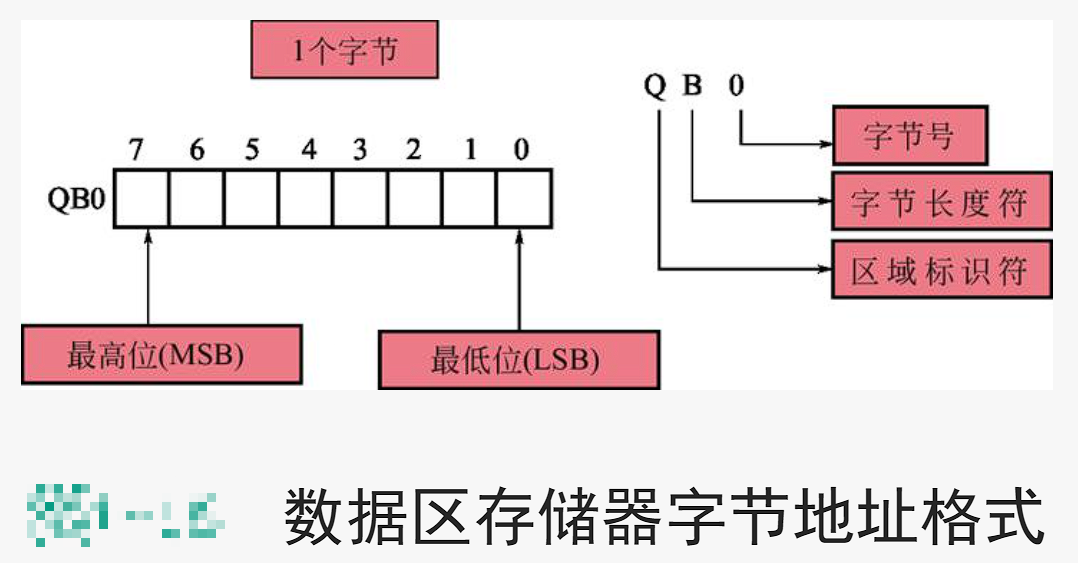

字节地址格式可以表示为：区域标识符+字节长度符B+字节号。
例如：QB0表示由Q0.0~Q0.7这8位组成的字节，如下图所示。
（3）字地址
两个相邻的字节组成一个字。

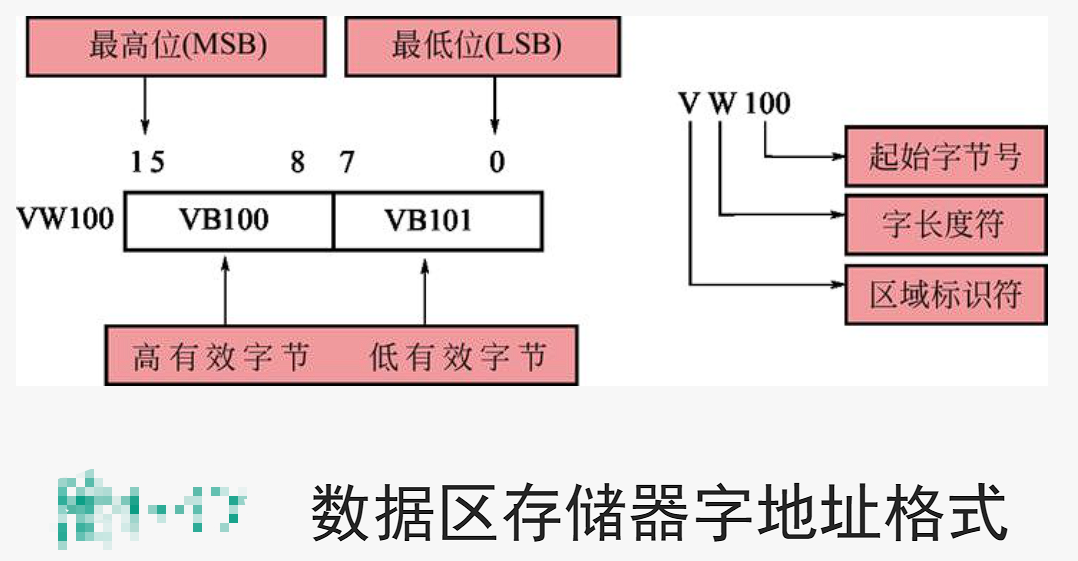

字地址格式可以表示为：区域标识符+字长度符W+起始字节号， 且起始字节为高有效字节。
例如：VW100表示由VB100和VB101 这2个字节组成的字，如图下图所示。
（3）双字地址
相邻的两个字组成一个双字。

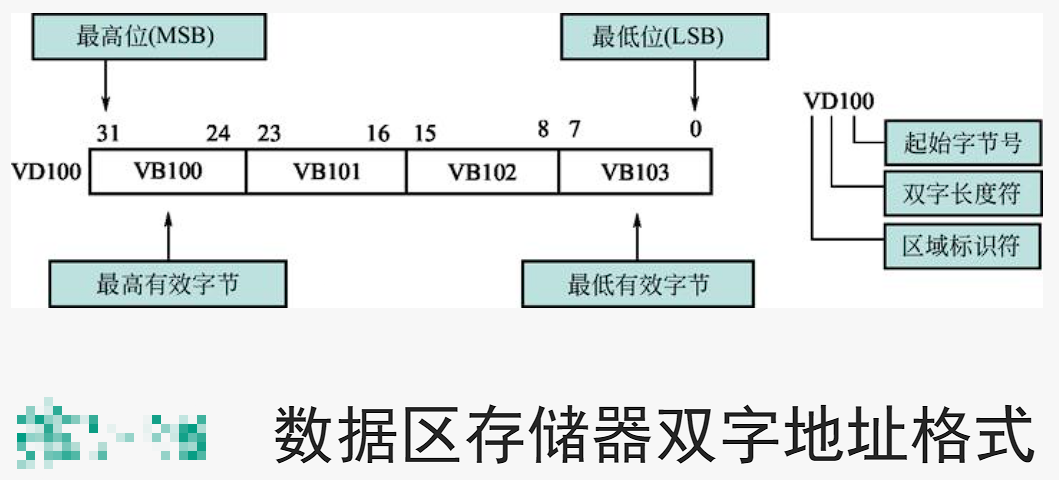

双字地址格式可以表示为：双字地址格式区域标识符+双字长度符D+起始字节号，且起始字节为最高有效字节。
例如：VD100表示由VB100~VB103这4个字节组成的双字，如下图所示。
一、位
二进制位（bit） 的数据类型为BOOL（布尔）。

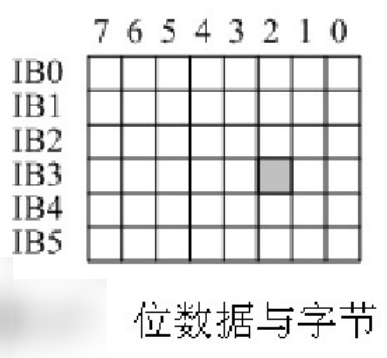

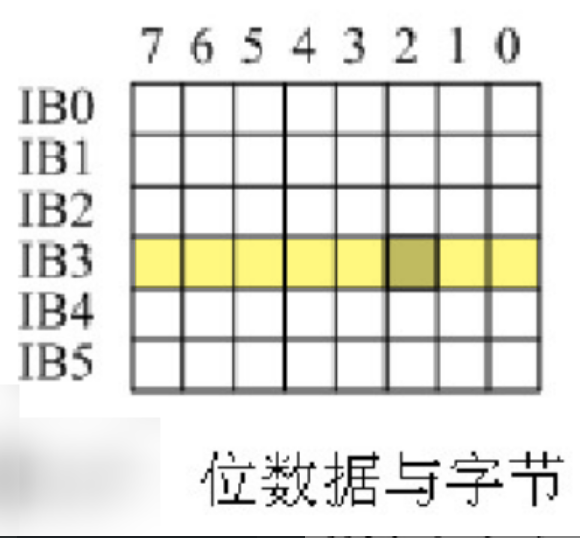

I3.2中的I表示输入，3是字节地址， 2是字节中的位地址（0~7）。
二、字节
一个字节（Byte）由8个位数据组成，IB3由I3.0~I3.7这8位组成。
三、字和双字

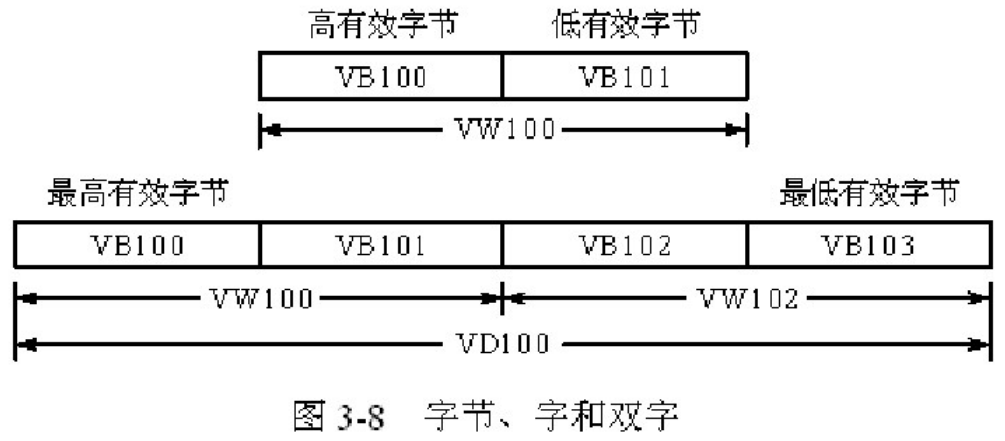

相邻的两个字节组成一个字（Word）， 相邻的两个字或4个字节组成一个双字（DoubleWord）。
用VB100的地址编号作为VW100和VD100的地址编号。
组成字和双字的编号最小的字节VB100为VW100和VD100的最高位字节。
字节、字和双字都是无符号数， 它们的数值用16#表示。
四、下面没整理好
下面没整理好
16位整数INT和32位双整数DINT都是有符号数。最高位为符号位 。

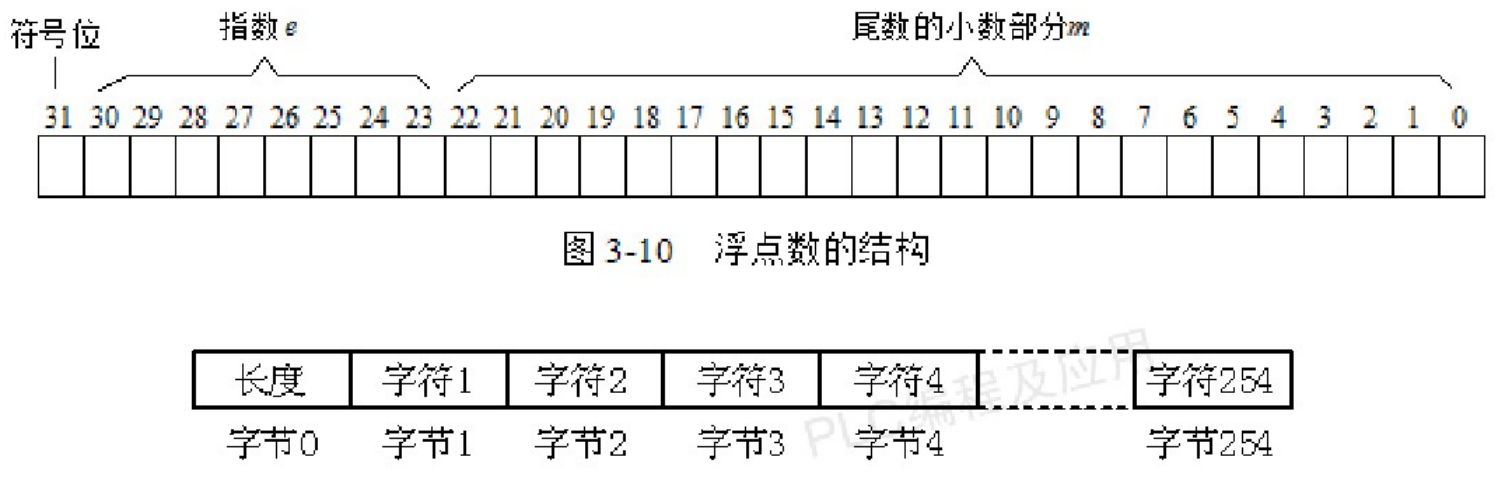

32位浮点数（REAL，实数） 可以表示为1.mx2E,IEEE标准格式的浮点数的格式为1.mx2e，最高位为符号位。 指数e=E+127，为8位正整数。第022位是尾数的小数部分m, 第2330位是指数部分e。
在编程软件中，用小数表示浮点数。
ASCII码字符：美国信息交换标准代码。用单引号表示， 例如'AB12’7.字符串的数据类型为STRING, 由若干个ASCII码字符组成， 第一个字节是字符串的长度（0~254）， 后面的每个字符占一个字节。 字符串用双引号表示，例如"LINE2”。
